多儀閥門 – 球閥 – 電動球閥系列

電動硬密封球閥

閥門型號：Q941H，Q941Y
通徑規格：DN15～DN300
結構形式：O型、V型
閥體材質：碳鋼WCB、不銹鋼304、316、316L等
公稱壓力：PN16、PN25、PN40、PN64
適用溫度：-40℃～450℃
應用范圍：高溫蒸汽導熱油、其它液體、腐蝕性介質等
產品特點：耐高溫，耐磨損，耐高壓，防腐蝕，不宜暴裂

電動硬密封球閥簡介：

電動硬密封球閥的閥座密封面與球體密封面材料配對為金屬對金屬，具有耐高溫，耐磨損，耐高壓，防腐蝕，不宜暴裂等優點。該閥只需通過執行器輸入相關電源信號來控制閥門的啟閉，通常用于管道介質的開關兩位切斷，或控制閥門的旋轉開度達到調節控制。用戶可根據實際情況選配帶手動控制功能，以防在遇到斷電或電動裝置故障時，可人為手動控制電動球閥的開關，從而保證工況的正常運行。

電動硬密封球閥應用：

電動硬密封球閥不僅在一般工業管道得到了廣泛應用，而且在高溫高壓工況或具有腐蝕性介質以等，工作條件惡劣的嚴峻場所也被普遍采用，具有高強度、優良的耐磨損與耐溫的性能，廣泛應用于石油、石化、化工、冶金、電力、鋼鐵、水利、城建、機械、煤炭等行業。

電動硬密封球閥標準規范：

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。

2、法蘭尺寸：JB/T74～90(JB74～90)、GB9112～9131、HGJ44～76、

SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。

3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。

4、檢驗主試驗：JB/T 9092、API 598。

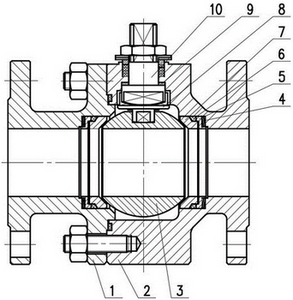

硬密封球閥結構

電動硬密封球閥技術參數：

公稱通徑	DN15～DN300(mm)
公稱壓力	PN1.0、1.6、2.5、6.4MPa
連接方式	法蘭連接或其他
密封形式	金屬硬密封
電源電壓	AC220V、AC380V、DC24（其他定制）
驅動形式	電源驅動
溫度范圍	-40℃～450℃
閥體材質	碳鋼WCB、不銹鋼304、316、316L等
控制方式	開關型（開關切斷控制）、調節型（4-20mA模擬信號）
適用介質	高溫蒸汽導熱油、其它液體、腐蝕性介質等
